В зависимости от способа построения коллекторы можно разделить на три группы:
- низкотемпературные: температура теплоносителя до 100°С. Обычно, это обычные плоские коллекторы;
- среднетемпературные: температура теплоносителя 30—165°С. Это вакуумные коллекторы с трубкой heat-pipe;

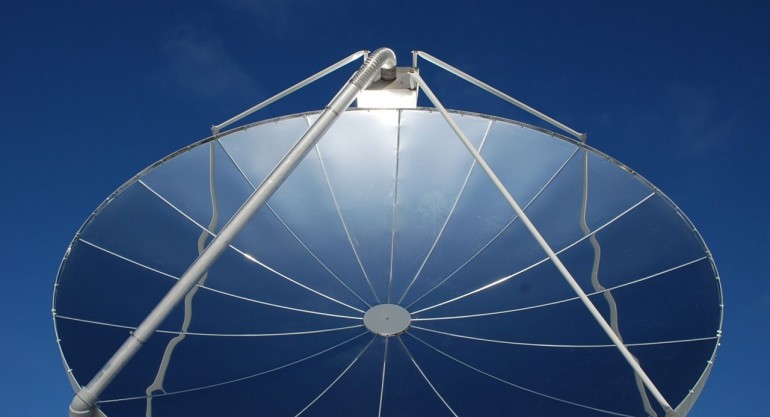

- высокотемпературные: температура теплоносителя 20-300°С. Вакуумные коллекторы с рефлекторами.
Плоские солнечные — это специальные теплообменники, в которых энергия солнечных излучений превращается в тепловую энергию. Широко используется для получения тепловой энергии. Теплоносителем для передачи энергии от солнечной батареи может служить незамерзающая жидкость, например раствор гликоля и вода в пропорции 1:1, вода или воздух.
Основным элементом типичного плоского коллектора является поглотительная пластина или абсорбер, на которой и проходит термическая конверсия солнечного излучения. На рисунке представлена схема плоского коллектора.
Через медные трубы, закрепленные на абсорбирующей пластине проходит теплоноситель, который отбирает лишнюю частичную тепловую энергию и выносит к потребителю или к накопителю.
В состав коллектора входят:
- прозрачное покрытие, защищающее абсорбер от тепловых потерь в атмосферу;
- теплоизоляция, защищающая абсорбер от тепловых потерь снизу и по бокам;
- металлический или пластиковый короб;
- прямой и обратный трубопровод для теплоносителя.
Конструкция плоских солнечных коллекторов использует прямое или рассеянное солнечное излучение и не предусматривает его концентрации. Они характеризуются простой конструкцией и низкой ценой.
