Производитель	Ретра
Страна производитель	Украина
Номинальная мощность, кВт	15
Диапазон мощности, кВт	8-15
Общие габаритные размеры (ДхШхВ), мм	800х640х1155
Размеры топки котла (ДхШхВ) мм	400х320х430
Объем топки, л	55
Водяной объем, л	70
Температура воды: на выходе из котла, не более, °С на входе в котел, не менее, °С	95 55
Рабочее давление, МПа	0,2
Необходимая тяга дымохода, Па	40
Подключение подсоединительных труб, G”	1 1/2″
Напряжение питания / частота, В/Гц	~220/50
Выход под дымоход, мм	140х160
Высота дымовой трубы от оси дымохода котла, м	6
Диаметр трубы дымохода, мм	180
Вид топлива:	Дрова, опилки, стружка, щепа, уголь, торфобрикет
Масса котла (без воды), кг	200

Применение

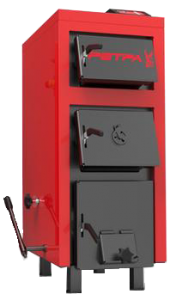

Твердотопливные котлы моделей «Ретра 5М» и «Ретра 5М PLUS» являются бытовыми котлами, работающими по принципу верхнего сжигания топлива. Стенки и колосниковая решетка охлаждаются водой и выполнены из качественного стального листа. Центр загрузки топлива и золоудаления с колосниковой решетки ручное. Котел оборудован механическим разрыхлителем топлива. Опциально котлы приспособлены к монтажу вентилятора и блока управления (контроллера), который контролирует процесс горения и работу насоса центрального отопления (модель «Ретра5М PLUS»). Котлы модели «Ретра5М» работают с механическим регулятором тяги. Котлы предназначены для работы в системах центрального водяного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя для тепла и горячего водоснабжения жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

Преимущества котлов модельного ряда «Ретра 5М»:
Конструкция котла позволяет сжигать различные виды топлива (уголь, дерево, брикеты, отходы древесины).Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.Производителем котел приспособлен к монтажу как с механическим регулятором тяги, так и системой электронного
управления и подачей воздуха, который регулирует процесс сжигания.

Строение котла
Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхней размещены прямые перегородки (3) которые образуют конвективные каналы теплообменника. Прямые перегородки и стенки теплообменника охлаждаются водой, образуя так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (22), под колосниковой решеткой размещена камера поддувала (зольник) (11). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).

1. стальной теплообменник; 2. камера сгорания (топка); 3. перегородка прямая; 4. дымоход; 5. шибер газохода поворотный; 6. рассекатель первичного воздуха; 7. патрубок под регулятор тяги; 8. канал подачи вторичного воздуха с шибер для регулирования; 9. форсунки вторичного воздуха; 10. разрыхлителя топлива; 11. камера поддувала (зольник); 12. кожух декоративный; 13. люк загрузочный; 14. люк выгребной и удаления золы;

15. люк поддувала; 16. патрубок подачи; 17. люк для чистки дымовых каналов; 18. патрубок оборота; 19. клапан предохранительный; 20. патрубок сливной с шаровым краном; 21. слой теплоизоляции; 22. решетка колосниковая; 23. наклонные трубы теплообменника; 24. термоманометр; 25. пульт управления; 26. патрубок под термодатчик пульта управления; 27. регулятор тяги; 28. медная гильза для установки термодатчика.

Габаритные размеры

Комплект поставки

1. Радиальный 2. Термоманометр 3. Клапан предохранительный 4. Кран шаровый 5. Американка 1 1/2 » 6. Заглушка 3/4 » 7. Пульт ST24 8. Гильза под термодатчик

Гарантия:      36 мес.
